Istio Sidecar:流量劫持原理与 Envoy 工作机制

​ 要有效运用 Istio 管理复杂的微服务通信,理解其数据平面的流量捕获与路由机制是首要前提,而 Envoy Sidecar 在这一机制中扮演着核心角色。本文将详细阐述 Istio 数据平面的关键运作原理,重点分析网络流量在 Envoy 代理内部以及 Pod 之间的具体流转路径,并深入解析流量劫持这一关键技术的实现方式。掌握这些基础原理,是工程师深入理解并熟练应用 Istio 的基础。

一、Envoy Sidecar 是如何注入的

1. Istio 是如何实现注入的

​ Istio 或者其他类似需要进行 Pod 注入的业务,会通过 Kubernetes Mutating Admission Webhook 进行注入。 ​ Kubernetes Webhook 的主要作用就是在 API Server 处理请求(比如创建、更新、删除资源)之前,截获这些请求,并根据配置进行检查 (Validate) 或修改 (Mutate)。这就像给 Kubernetes API Server 添加了定制化的处理流程。 整个流程大致是这样的:

2 Istio 注入后的 Pod 结构

原始 Pod yaml

apiVersion: v1
kind: Pod
metadata:
  name: "testpod"
  labels:
    app: "testpod"
spec:
  containers:
  - name: testpod
    image: nginx

注入后的 Pod:

apiVersion: v1
kind: Pod
metadata:
  name: testpod-simplified-istio-zh # Pod 名称
  namespace: istio # 假设 Istio 在此命名空间或正在监视此命名空间
  labels:
    app: testpod # 您的应用程序标签
    # 常见的 Istio 标签 (通常由 Istio 注入或用户设置)
    security.istio.io/tlsMode: istio
    service.istio.io/canonical-name: testpod
    service.istio.io/canonical-revision: latest
  annotations:
    # 此注解通常用于指定注入的 Istio 修订版本
    istio.io/rev: default
spec:
  # serviceAccountName 对 Istio 的身份特性很重要
  serviceAccountName: default
  containers:
  - name: testpod
    image: nginx
  # 2. Istio 代理边车容器
  - name: istio-proxy
    image: docker.io/istio/proxyv2:1.25.2 # 使用特定的 Istio 版本
    imagePullPolicy: IfNotPresent
    args:
    - proxy
    - sidecar
    - --domain
    - $(POD_NAMESPACE).svc.cluster.local
    - --proxyLogLevel=warning # 基本日志配置
    - --log_output_level=default:info
  # 3. Istio Init 容器 (用于网络设置)
  initContainers:
  - name: istio-init
    image: docker.io/istio/proxyv2:1.25.2 # 应与代理版本匹配
    imagePullPolicy: IfNotPresent
    args:
    - istio-iptables
    - -p # Envoy 的入站端口
    - "15001"
    - -z # Envoy 的出站捕获端口
    - "15006"
    - -u # Envoy 运行所用的用户 ID
    - "1337"
    - -m # 拦截模式
    - REDIRECT
    - -i # 包括所有 IP 范围
    - '*'
    - -b # 包括所有重定向到 Envoy 的端口 (通配符)
    - '*'
    - -d # 从重定向中排除特定的入站端口
    - 15090,15021,15020
    - --log_output_level=default:info

上面的 Pod yaml 为了简洁,清理掉了下面的内容:

其实可以看出来,istio 注入了两个容器,一个容器是 istio-init,它会执行一个 iptables 规则劫持 Pod 流量,一个是 istio-proxy,即数据平面 envoy 的真正业务容器。

二、Envoy Sidecar 如何接管 Pod 进出流量?

​ 当一个 Pod 启动时,容器引擎首先会启动一个名为 “Pause” 的特殊容器。这个 Pause 容器的主要作用是建立并持有 Pod 的网络命名空间(Network Namespace)。随后启动的 Pod 内所有其他业务容器以及 Istio Sidecar 容器(如 istio-proxy)都会共享这同一个 Pause 容器的网络命名空间。

​ 在业务容器启动之前,如果 Pod 被注入了 Istio Sidecar,会先运行一个名为 istio-init 的初始化容器。istio-init 容器的关键任务是修改 Pod 网络命名空间内的 iptables 规则。通过这些 iptables 规则,从而实现 Pod 所有出入的流量,都被拦截至 Envoy Sidecar。

查看 istio 拦截使用的 iptables 规则。

测试用的 yaml 。

apiVersion: v1
kind: Pod
metadata:
  name: test-pod
  namespace: istio # 你可以根据需要修改命名空间,例如 "istio"
  labels:
    app: test-pod
spec:
  containers:
  - name: test-pod
    #image: nicolaka/netshoot # 包含了 iptables 和许多其他网络工具
    image: ubuntu:20.04
    command: ["/bin/sh", "-c", "sleep infinity"] # 保持容器运行,以便你可以 exec进去
    securityContext:
      privileged: true
      restartPolicy: Never # 或者 OnFailure,适用于调试 Pod

# apt-get update
# apt-get -y install iptables

进入容器,使用 iptables-save 查看 iptables 状况。

#
# Generated by iptables-save v1.8.4 on Thu May 22 09:34:48 2025
*nat
:PREROUTING ACCEPT [41:1372]
:INPUT ACCEPT [41:1372]
:OUTPUT ACCEPT [40:3126]
:POSTROUTING ACCEPT [43:3306]
:ISTIO_INBOUND - [0:0]
:ISTIO_IN_REDIRECT - [0:0]
:ISTIO_OUTPUT - [0:0]
:ISTIO_REDIRECT - [0:0]
# 入方向的所有流量都要进入 ISTIO_INBOUND 。
-A PREROUTING -p tcp -j ISTIO_INBOUND
# 出方向所有流量都需要进入 ISTIO_OUTPUT 。
-A OUTPUT -j ISTIO_OUTPUT
# 下面这些目标的端口,直接放行,因为这些端口就是 envoy sidecar 使用的。
# 注释[1]
-A ISTIO_INBOUND -p tcp -m tcp --dport 15008 -j RETURN
-A ISTIO_INBOUND -p tcp -m tcp --dport 15090 -j RETURN
-A ISTIO_INBOUND -p tcp -m tcp --dport 15021 -j RETURN
-A ISTIO_INBOUND -p tcp -m tcp --dport 15020 -j RETURN
# 其他非 dest 为 envoy sidecar 的到 ISTIO_IN_REDIRECT ,即所有流量都转给 15006
-A ISTIO_INBOUND -p tcp -j ISTIO_IN_REDIRECT
-A ISTIO_IN_REDIRECT -p tcp -j REDIRECT --to-ports 15006
# output方向,source 为 127.0.0.6,请求的为 127.0.0.1(localhost) 的话,直接放行。
# 127.0.0.6 这个 IP 地址通常被 Envoy sidecar 代理自身使用
-A ISTIO_OUTPUT -s 127.0.0.6/32 -o lo -j RETURN
# 由 Envoy 代理自己 (UID 1337) 发起的、目标不是 127.0.0.1、也不是发往特殊端口 15008、但却要通过环回接口 lo 发送出去的 TCP 流量转给  Envoy Sidecar 入流量管理端口。
# 作用: Pod 自己请求自己的 Service 的时候,Dest 会为 Pod 自身,然后到达 ISTIO_OUTPUT 链,就会触发下面的规则,被送回 Envoy Sidecar 入流量管理端口。
-A ISTIO_OUTPUT ! -d 127.0.0.1/32 -o lo -p tcp -m tcp ! --dport 15008 -m owner --uid-owner 1337 -j ISTIO_IN_REDIRECT
# 如果目标网卡是 lo,但是 uid 非 1337 ,即 pod 自己访问 127.0.0.1 。就直接放行
-A ISTIO_OUTPUT -o lo -m owner ! --uid-owner 1337 -j RETURN
# 如果源头是 envoy sidecar 发起的 ,就直接放行。
# 这个是真正的网络出口,即 envoy sidecar 处理过的流量就将直接放行。
-A ISTIO_OUTPUT -m owner --uid-owner 1337 -j RETURN
# GID 再来一遍。
-A ISTIO_OUTPUT ! -d 127.0.0.1/32 -o lo -p tcp -m tcp ! --dport 15008 -m owner --gid-owner 1337 -j ISTIO_IN_REDIRECT
-A ISTIO_OUTPUT -o lo -m owner ! --gid-owner 1337 -j RETURN
-A ISTIO_OUTPUT -m owner --gid-owner 1337 -j RETURN
# 目标是 127.0.0.1 的直接放行
-A ISTIO_OUTPUT -d 127.0.0.1/32 -j RETURN
# 其他所有的都转给 15001 。
-A ISTIO_OUTPUT -j ISTIO_REDIRECT
-A ISTIO_REDIRECT -p tcp -j REDIRECT --to-ports 15001
COMMIT
# Completed on Thu May 22 09:34:48 2025

image-20250522233016777

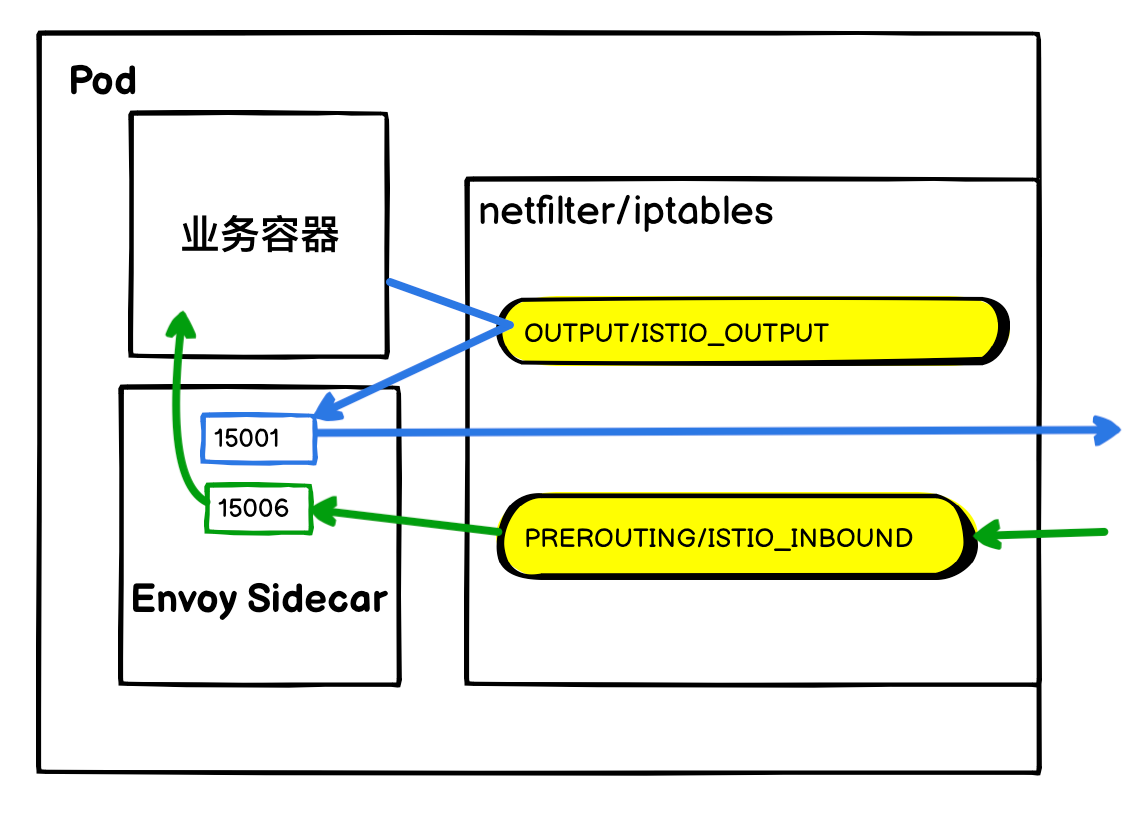

流量路径图解:

总结:

  1. 入方向的TCP流量:除了发往Envoy Sidecar自身特定服务端口的流量被直接放行外,其余所有流量都被重定向至Envoy的入站处理端口15006。
  2. 出方向的TCP流量:127.0.0.1 (除了一些特殊的)相关的一些流量直接放行,其他所有其他由应用发起的出站TCP流量则被重定向至Envoy的出站处理端口15001。

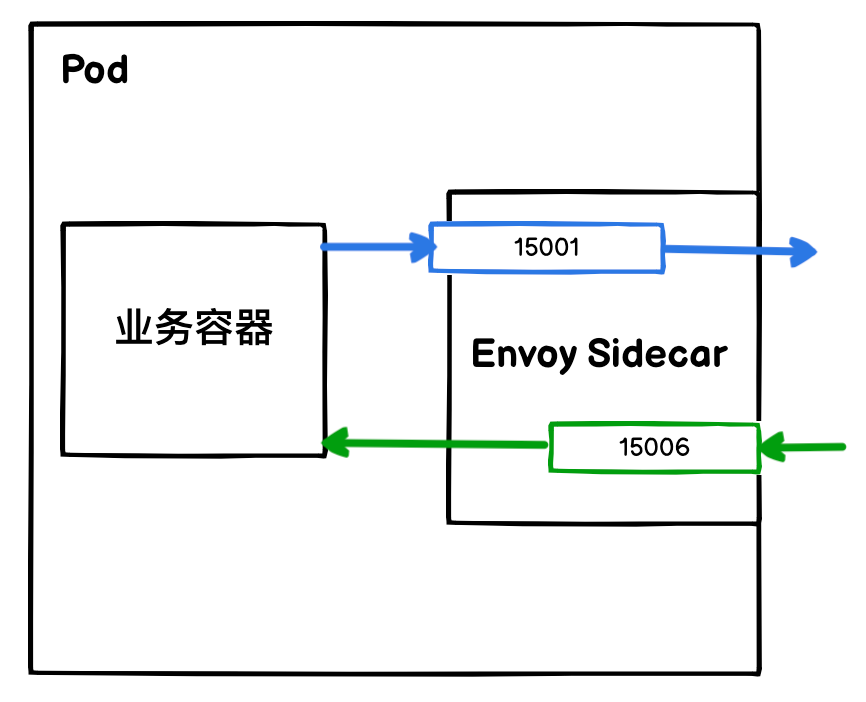

简化后的版本:

image-20250522232558886

可以再回顾一下 init 容器的配置

  initContainers:
  - name: istio-init
    image: docker.io/istio/proxyv2:1.25.2 # 应与代理版本匹配
    imagePullPolicy: IfNotPresent
    args:
    - istio-iptables
    - -p # Envoy 的入站端口
    - "15001"
    - -z # Envoy 的出站捕获端口
    - "15006"
    - -u # Envoy 运行所用的用户 ID
    - "1337"
    - -m # 拦截模式
    - REDIRECT
    - -i # 包括所有 IP 范围
    - '*'
    - -b # 包括所有重定向到 Envoy 的端口 (通配符)
    - '*'
    - -d # 从重定向中排除特定的入站端口
    - 15090,15021,15020
    - --log_output_level=default:info

可以发现,iptables 中所定义的规则,基本是通过几个参数决定的。

​ 总而言之,通过 istio-init 初始化容器对 iptables 的巧妙配置,使得 Pod 的网络流量得以被透明地拦截并导向 Envoy Sidecar。这种底层的流量劫持与转发机制,正是 Istio 实现其丰富的流量管理、安全策略和遥测功能的关键所在。

三、Envoy Sidecar 在 Istio 中的工作机制与流量规则解析

当 Envoy Sidecar 启动时,它会利用 init 容器提供的配置信息,连接到 Istiod (Pilot) 的 xDS 服务端,并以订阅模式与 Istiod (Pilot) 进行交互,从而获取动态配置。

理解 Istio 的流量管理,首先需要区分其与传统 Kubernetes Service 代理模式的差异。Kubernetes Service 主要依赖 kube-proxy 实现一种反向代理的负载均衡,流量在节点级别被路由。而 Istio 的规则实现,则巧妙地通过注入到应用 Pod 中的 Envoy Sidecar,以正向代理的模式进行。

具体来说,Envoy Sidecar 对进出其所在 Pod 的流量进行拦截和处理:

  1. 入站流量 (Ingress):当外部流量进入 Pod 时,会先被该 Pod 内的 Envoy Sidecar 拦截。通常情况下,对于入站流量,Sidecar 主要执行安全策略(如 mTLS认证、授权)、收集遥测数据等,然后将流量直接转发给 Pod 内的业务容器。Envoy Sidecar 本身不执行核心业务逻辑。
  2. 出站流量 (Egress):当业务容器尝试访问其他服务(无论是集群内部还是外部)时,发出的流量同样会被其 Pod 内的 Envoy Sidecar 拦截。此时,所有高级流量治理功能,如动态路由(基于VirtualService)、负载均衡、熔断、超时、重试等,均由这个出口处 (egress) 的 Envoy Sidecar 根据从 Istiod 获取的规则来执行。

image-20250523022526427

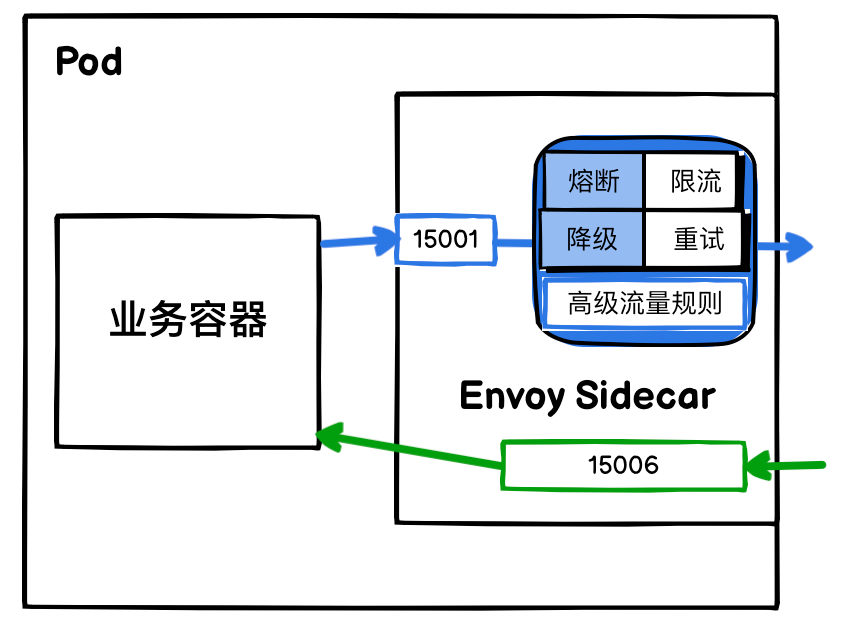

我们可以对比一下流量路径的变化:

这种基于出口端 Sidecar 控制的架构模式,会产生一个重要的影响,即 Istio 高级流量规则的生效范围:

核心在于:Istio 的高级流量治理能力主要在流量发起的出口端(Egress Sidecar)得到实现和强制执行。

四、Ingress Gateway 的作用和工作原理

​ Istio Ingress Gateway 的网络原理相对更为集中和清晰。在功能定位上,它与传统的 Kubernetes Ingress 控制器有相似之处,都扮演着集群流量入口的角色,负责管理外部访问。然而,与服务网格内部 Pod 间通信依赖的 Envoy Sidecar 不同,Ingress Gateway 本身就是一个独立的 Envoy Proxy 实例,它以一个或多个专用 Pod 的形式运行,而不是作为 Sidecar 注入到某个业务应用的 Pod 中。

这个 Gateway Pod 的核心职责是作为外部流量进入服务网格的统一入口。因此,当外部客户端尝试访问网格内的服务时,典型的流量路径如下:

  1. 外部请求:用户或外部系统发起请求。
  2. 负载均衡器 (Load Balancer):流量首先到达云提供商或本地环境部署的外部负载均衡器。这个负载均衡器将流量导向集群中的一个或多个 Ingress Gateway 节点。
  3. NodePort/LoadBalancer Service: Kubernetes Service (通常是 LoadBalancer 类型或 NodePort 类型) 接收来自外部 LB 的流量,并将其路由到后端的 Istio Ingress Gateway Pod。
  4. Istio Ingress Gateway Pod (Envoy Proxy):Gateway Pod 内的 Envoy Proxy 接收流量。此时,Envoy 会根据Gateway 和 VirtualService (或 HTTPRoute 等 Gateway API 资源) 的配置进行处理,例如:
    • TLS 卸载
    • 基于主机名或路径的路由
    • 请求头操作
    • 应用其他 Istio 策略(如授权、速率限制等)
  5. 目标业务 Pod: 经过 Ingress Gateway 处理和路由后,流量最终被转发到集群内部相应业务服务的 Pod。

简而言之,Ingress Gateway 充当了网格的“看门人”,集中管理所有入站连接,并通过其内部运行的 Envoy 实例,根据声明式配置将外部流量安全、智能地导向内部服务。

五、Egress Gateway:集群出口流量的统一管理与安全控制

​ Istio Egress Gateway 作为一组专用的 Envoy 代理 Pod(非应用 Pod 内的 Sidecar),用于集中管控从服务网格发往外部的出口流量。其核心目标是增强安全性、统一实施策略并简化网络连接。

  1. 为何需要 Egress Gateway 管理出口流量?

管控出口流量主要出于以下目的:

  1. Egress Gateway 流量路径示例

Istio Egress Gateway 通过提供一个专用的出口流量控制点,极大地增强了服务网格的安全性、可管理性和网络策略的灵活性,是构建企业级服务网格时管理外部依赖的重要组件。

总结

​ 通过上述分析,清晰揭示了Istio数据平面的核心在于每个业务Pod中注入的Envoy Sidecar。此Sidecar代理通过巧妙配置网络规则,实现了对应用流量的无感知拦截与全面管理。无论是进入应用的请求,还是应用发出的调用,都会经过Envoy的处理和转发。理解Envoy的工作模式、流量的精确导向机制以及底层的劫持技术原理,将使我们能更深刻地把握Istio流量管理的本质,为后续的高阶应用与故障排查奠定坚实基础。
